渦輪流量計安裝使用和調整

點擊次數:3163 發布時間:2021-03-19 07:46:58

(1)渦輪流量計安裝

傳感器的安裝方式根據規格不同,采用螺紋或法蘭連接,安裝方式見圖一、圖二、圖三,
安裝尺寸見表二。

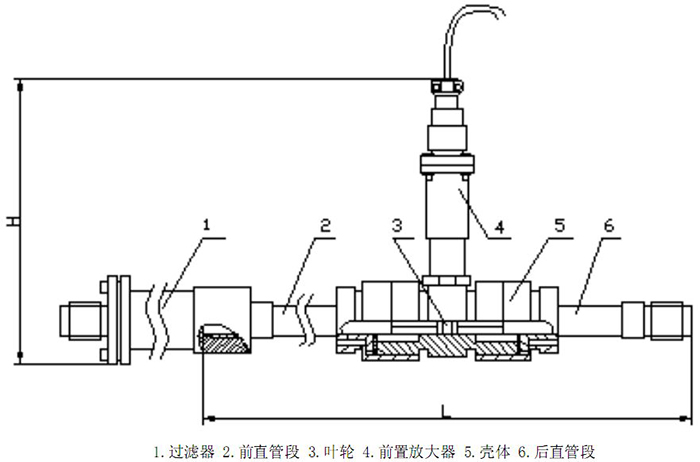

渦輪流量計4~10傳感器結構圖

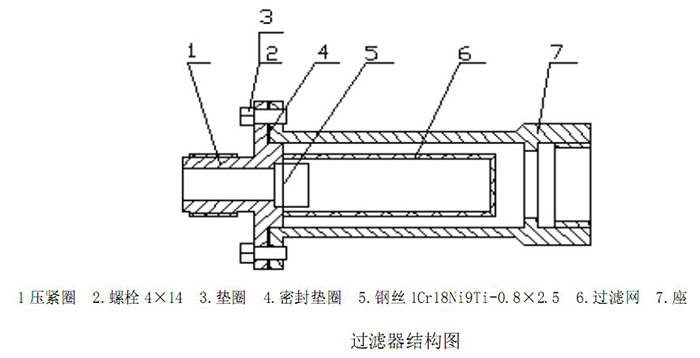

渦輪流量計過濾器結構圖
圖一LWGY—4~10傳感器結構及安裝尺寸示意圖

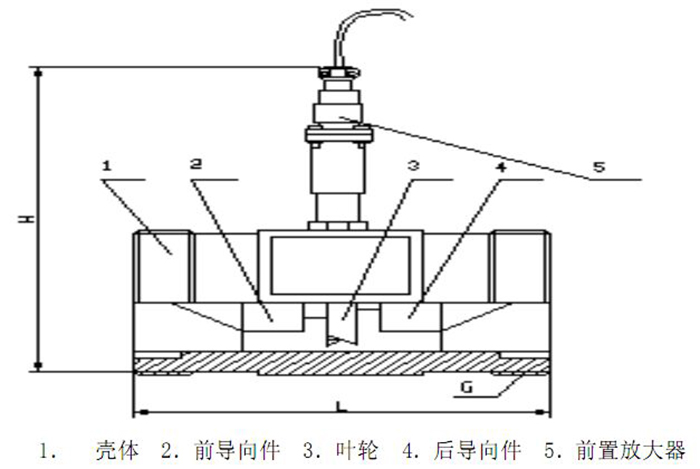

渦輪流量計15~40傳感器結構圖
圖二LWGY—15~40傳感器結構及安裝尺寸示意圖

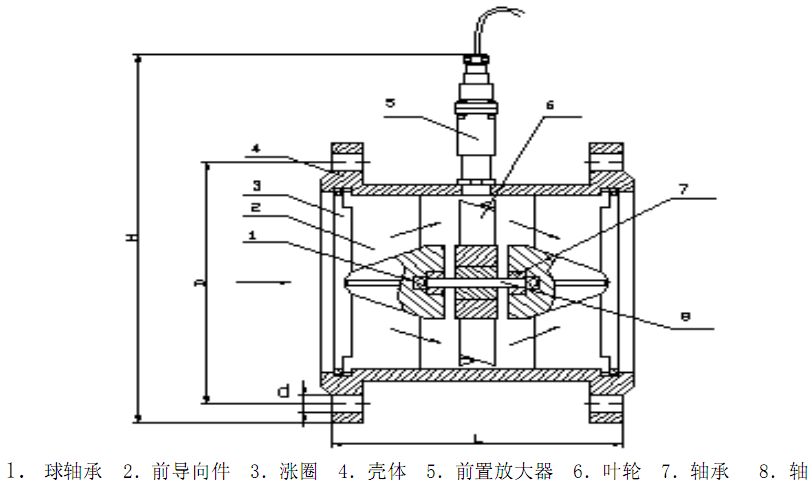

渦輪流量計50~200傳感器結構圖
圖三LWGY—50~200傳感器結構及安裝尺寸示意圖

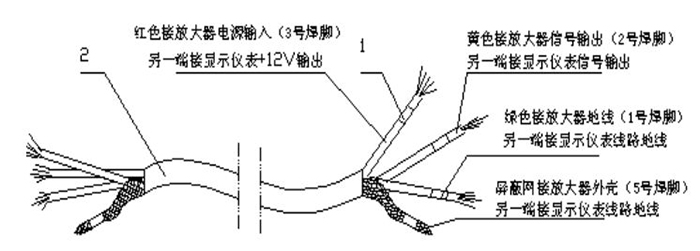

渦輪流量計傳感器與顯示儀表接線示意圖
圖四傳感器與顯示儀表接線示意圖

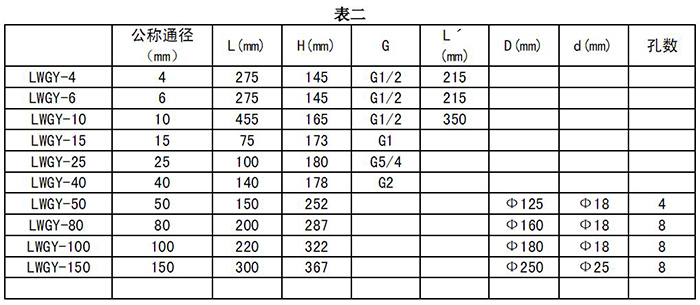

渦輪流量計安裝尺寸對照表
智能渦輪流量計傳感器可水平、垂直安裝,垂直安裝時流體方向必須向上。液體應充滿管道,不得有氣泡。安裝時,液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有 20倍公稱通徑長度的直管段,下游端應不少于5倍公稱通徑的直管段,其內壁應光滑清潔,無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準,連接密封用的墊圈不得深入管道內腔。傳感器應遠離外界電場、磁場,必要時應采取有效的屏蔽措施,以避免外來干擾。為了檢修時不致影響液體的正常輸送,建議在傳感器的安裝處,安裝旁通管道。傳感器露天安裝時,請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。當流體中含有雜質時,應加裝過濾器,過濾器網目根據流量雜質情況而定,一般為20~60目。當流體中混有游離氣體時,應加裝消氣器。整個管道系統都應良好密封。用戶應充分了解被測介質的腐蝕情況,嚴防傳感器受腐蝕。


(2)渦輪流量計使用和調整

◆使用時,應保持被測液體清潔,不含纖維和顆粒等雜質。
◆傳感器在開始使用時,應先將傳感器內緩慢的充滿液體,然后再開啟出口閥門,嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆傳感器的維護周期一般為半年。檢修清洗時,請注意勿損傷測量腔內的零件,特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
◆傳感器不用時,應清洗內部液體,且在傳感器兩端加上防護套,防止塵垢進入,然后置于干燥處保存。
◆配用時的過濾器應定期清洗,不用時,應清洗內部的液體,同傳感器一樣,加防塵套,置于干燥處保存。
◆傳感器的傳輸電纜可架空或埋地敷設(埋地時應套上鐵管。)
◆在傳感器安裝前,先與顯示儀表或示波器接好連線,通電源,用口吹或手撥葉輪,使其快速旋轉觀察有無顯示,當有顯示時再安裝傳感器。若無顯示,應檢查有關各部分,排除故障。


(3)渦輪流量計訂貨須知

用戶在定購渦輪流量傳感器時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類液體渦輪流量計和環境條件選擇合適的規格。當有防爆要求時必須選防爆型傳感器,并嚴格注意防爆等級。
需要我公司的顯示儀表配套時,請參閱相應的說明書,選用合適的型號,或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
